Linien und Pfeile zu Daten-Charts hinzufügen

Ein Wachstumspfeil zeigt das Wachstum zwischen zwei Datenpunkten an.

Um einen Wachstumspfeil hinzuzufügen, wählen Sie die Option Wachstumspfeil aus (Abbildung 2, „Option Wachstumspfeil“).

Ein Menü öffnet sich.

Sie können nun einen Wachstumspfeil einfügen, indem Sie den Start- und den Endpunkt des Pfeils wählen. Wählen Sie dazu zuerst den Startpunkt und dann den Endpunkt aus.

Alternativ können Sie den Start- und Endpunkt über das geöffnete Menü festlegen. Klicken Sie dazu auf das Stift-Symbol (Abbildung 3, „Start- und Endpunkt für Wachstumspfeil definieren“).

Wählen Sie anschließend zuerst Ihren Startpunkt und dann Ihren Endpunkt aus. Setzen Sie dazu den Haken in den jeweiligen Kontrollkästchen.

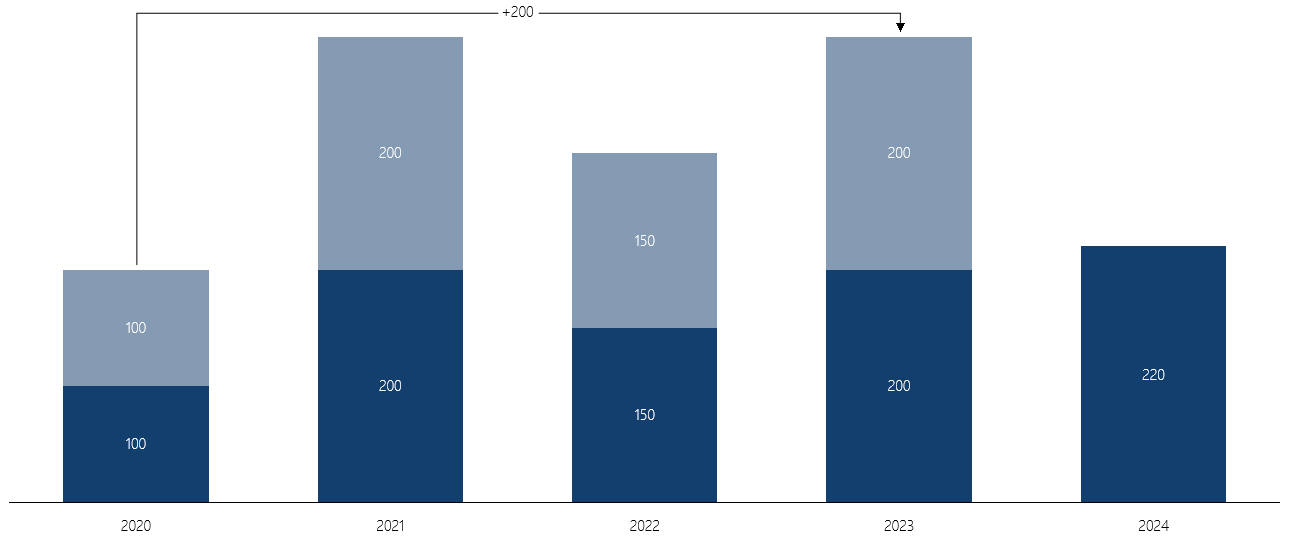

Der Wachstumspfeil wird in Ihr Chart eingefügt (Abbildung 4, „Wachstumspfeil im Chart“).

Sie können beliebig viele Wachstumspfeile einfügen.

Im geöffneten Menü können Sie jeden Wachstumspfeil einzeln bearbeiten. Wählen Sie dazu den Wachstumspfeil, den Sie bearbeiten möchten, aus und nehmen Sie Änderungen vor.

Sie können festlegen, welchen Beschriftungstyp Sie verwenden möchten (Abbildung 5, „Beschriftungstyp für Wachstumspfeil festlegen“).

Wenn Sie sich dafür entschieden haben, einen Prozentwert als Beschriftung anzuzeigen, können Sie festlegen, wie viele Dezimalstellen angezeigt werden sollen.

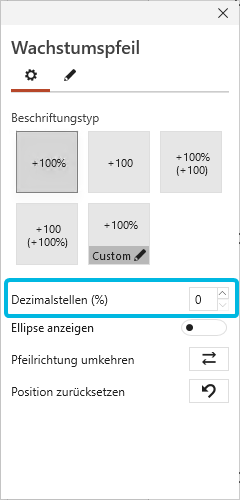

Geben Sie dazu entweder einen Wert ein oder verwenden Sie die Pfeil-Symbole, um den Wert zu erhöhen oder zu verringern (Abbildung 6, „Dezimalstellen für Wachstumspfeil-Beschriftung festlegen“).

Wenn Sie sich dafür entschieden haben, einen Wert als Beschriftung anzuzeigen, können Sie das gewünschte Nummernformat festlegen.

Erweitern Sie dazu das Drop-Down-Menü unter Nummernformat und wählen Sie Ihre bevorzugte Option aus (Abbildung 7, „Nummernformat für Wachstumspfeil-Beschriftung festlegen“).

Wenn Sie eine Ellipse anzeigen möchten, stellen Sie den Toggle-Button für Ellipse anzeigen auf An (Abbildung 8, „Ellipse für Wachstumspfeil anzeigen“).

Eine Ellipse wird im Wachstumspfeil angezeigt (Abbildung 9, „Wachstumspfeil mit Ellipse“).

Diese Ellipse kann auch eingefärbt werden.

Um die Richtung des Wachstumspfeils umzukehren, klicken Sie auf den Button neben Pfeilrichtung umkehren (Abbildung 10, „Pfeilrichtung für Wachstumspfeil umkehren“).

Sie können die horizontale Linie nach Ihren Bedürfnissen verschieben. Bewegen Sie dazu den Mauszeiger über diese Linie.

Ein beidseitiger Pfeil erscheint. Ziehen Sie nun die Linie an die gewünschte Position.

Dadurch können zwei übergeordnete Wachstumspfeile auch miteinander verschmolzen werden (Abbildung 11, „Verschmolzene Wachstumspfeile“).

Um diese Änderung zurückzusetzen, klicken Sie im geöffneten Menü auf den Button neben Position zurücksetzen (Abbildung 12, „Position des Wachstumspfeils zurücksetzen“).

Um die Einstellungen für Wachstumspfeile zu verlassen, schließen Sie entweder das Menü oder drücken Sie ESC.

Ein CAGR(Compound Annual Growth Rate)-Pfeil zeigt die durchschnittliche jährliche Wachstumsrate des Zeitraums zwischen zwei Datenpunkten an.

Um einen CAGR-Pfeil hinzuzufügen, wählen Sie die Option CAGR-Pfeil aus (Abbildung 13, „Option CAGR-Pfeil“).

Ein Menü öffnet sich.

Sie können nun einen CAGR-Pfeil einfügen, indem Sie den Start- und den Endpunkt des Pfeils wählen. Wählen Sie dazu zuerst den Startpunkt und dann den Endpunkt aus.

Alternativ können Sie den Start- und Endpunkt über das geöffnete Menü festlegen. Klicken Sie dazu auf das Stift-Symbol (Abbildung 14, „Start- und Endpunkt für CAGR-Pfeil definieren“).

Wählen Sie anschließend zuerst Ihren Startpunkt und dann Ihren Endpunkt aus. Setzen Sie dazu den Haken in den jeweiligen Kontrollkästchen.

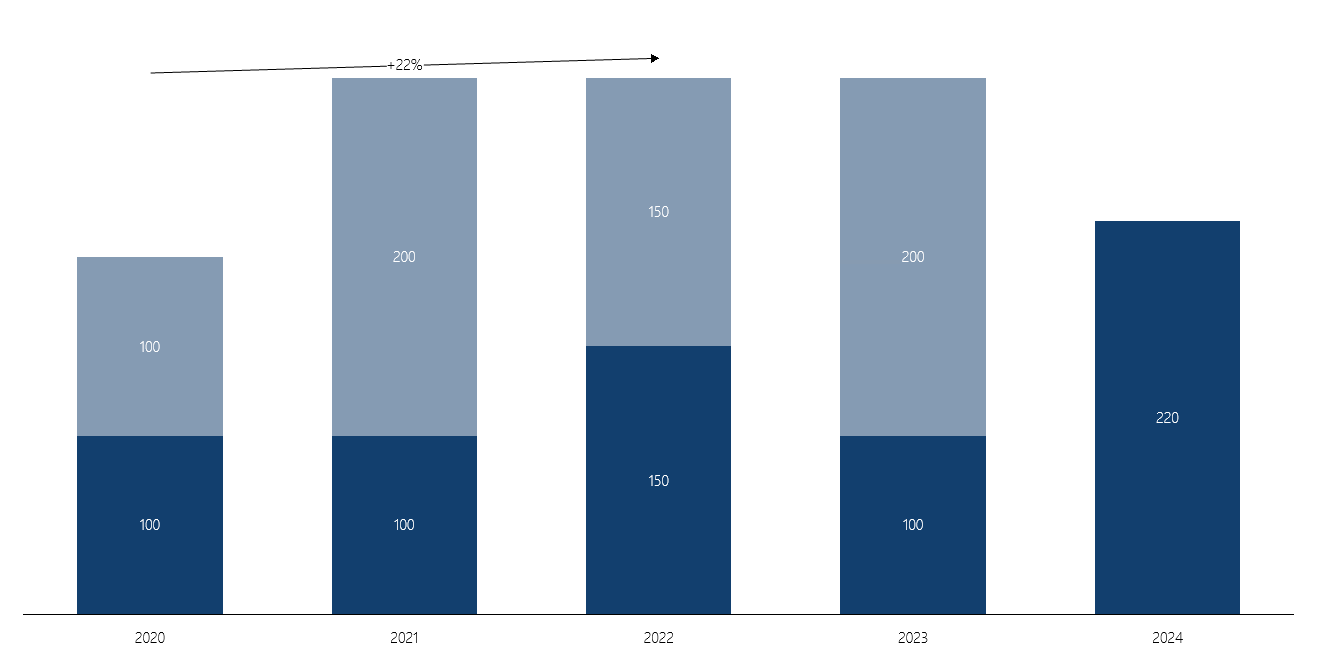

Der CAGR-Pfeil wird in Ihr Chart eingefügt (Abbildung 15, „CAGR-Pfeil im Chart“).

Sie können beliebig viele CAGR-Pfeile einfügen.

Im geöffneten Menü können Sie jeden CAGR-Pfeil einzeln bearbeiten. Wählen Sie dazu den CAGR-Pfeil, den Sie bearbeiten möchten, aus und nehmen Sie Änderungen vor.

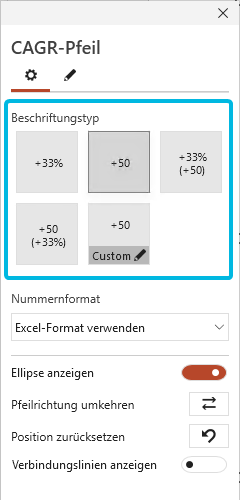

Sie können festlegen, welchen Beschriftungstyp Sie verwenden möchten (Abbildung 16, „Beschriftungstyp für CAGR-Pfeil festlegen“).

Wenn Sie sich dafür entschieden haben, einen Prozentwert als Beschriftung anzuzeigen, können Sie festlegen, wie viele Dezimalstellen angezeigt werden sollen.

Geben Sie dazu entweder einen Wert ein oder verwenden Sie die Pfeil-Symbole, um den Wert zu erhöhen oder zu verringern (Abbildung 17, „Dezimalstellen für CAGR-Pfeil-Beschriftung festlegen“).

Wenn Sie sich dafür entschieden haben, einen Wert als Beschriftung anzuzeigen, können Sie das gewünschte Nummernformat festlegen.

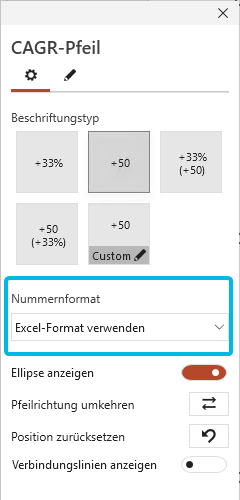

Erweitern Sie dazu das Drop-Down-Menü unter Nummernformat und wählen Sie Ihre bevorzugte Option aus (Abbildung 18, „Nummernformat für CAGR-Pfeil-Beschriftung festlegen“).

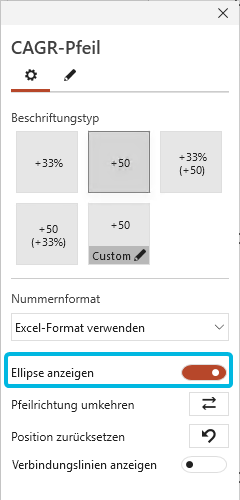

Wenn Sie eine Ellipse anzeigen möchten, stellen Sie den Toggle-Button für Ellipse anzeigen auf An (Abbildung 19, „Ellipse für CAGR-Pfeil anzeigen“).

Eine Ellipse wird im CAGR-Pfeil angezeigt (Abbildung 20, „CAGR-Pfeil mit Ellipse“).

Diese Ellipse kann auch eingefärbt werden.

Um die Richtung des CAGR-Pfeils umzukehren, klicken Sie auf den Button neben Pfeilrichtung umkehren (Abbildung 21, „Pfeilrichtung für CAGR-Pfeil umkehren“).

Sie können den Pfeil nach Ihren Bedürfnissen verschieben. Bewegen Sie dazu den Mauszeiger über den CAGR-Pfeil.

Ein beidseitiger Pfeil erscheint. Ziehen Sie nun den CAGR-Pfeil an die gewünschte Position.

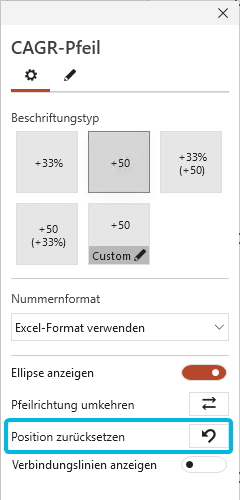

Um diese Änderung zurückzusetzen, klicken Sie im geöffneten Menü auf den Button neben Position zurücksetzen (Abbildung 22, „Position des CAGR-Pfeils zurücksetzen“).

Zusätzlich können Sie Verbindungslinien zwischen dem CAGR-Pfeil und den zugehörigen Datenpunkten anzeigen lassen.

Stellen Sie dazu den Toggle-Button für Verbindungslinien anzeigen auf An (Abbildung 23, „Verbindungslinien für CAGR-Pfeil anzeigen“).

Verbindungslinien werden dann zwischen dem CAGR-Pfeil und seinen Datenpunkten eingefügt (Abbildung 24, „CAGR-Pfeil mit Verbindungslinien“).

Um die Einstellungen für CAGR-Pfeile zu verlassen, schließen Sie entweder das Menü oder drücken Sie ESC.

Die Deltalinie zeigt die prozentuale oder absolute Differenz zwischen zwei Datenpunkten an.

Um eine Deltalinie hinzuzufügen, wählen Sie die Option Deltalinie aus (Abbildung 25, „Option Deltalinie“).

Ein Menü öffnet sich.

Sie können nun eine Deltalinie einfügen, indem Sie den Start- und den Endpunkt der Linie wählen. Wählen Sie dazu zuerst den Startpunkt und dann den Endpunkt aus.

Alternativ können Sie den Start- und Endpunkt über das geöffnete Menü festlegen. Klicken Sie dazu auf das Stift-Symbol (Abbildung 26, „Start- und Endpunkt für Deltalinie definieren“).

Wählen Sie anschließend zuerst Ihren Startpunkt und dann Ihren Endpunkt aus. Setzen Sie dazu den Haken in den jeweiligen Kontrollkästchen.

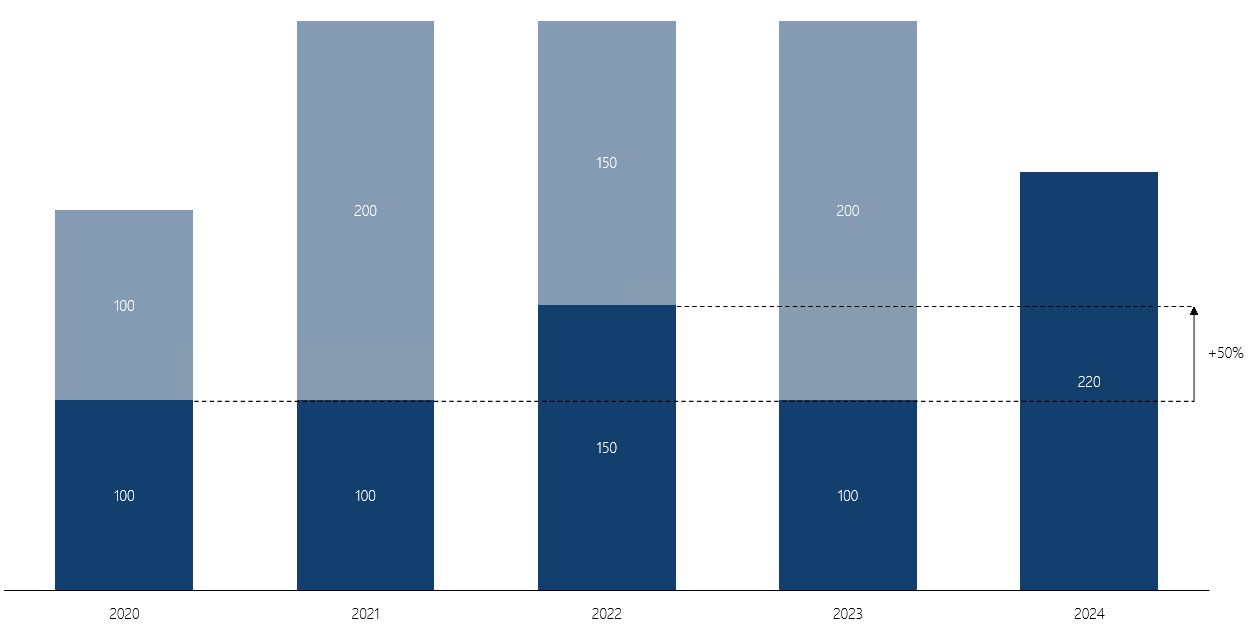

Die Deltalinie wird in Ihr Chart eingefügt (Abbildung 27, „Deltalinie im Chart“).

Sie können beliebig viele Deltalinien einfügen.

Die Deltalinie orientiert sich an der Achsendifferenz zwischen zwei Punkten, auch in Wasserfall-Charts.

Im geöffneten Menü können Sie jede Deltalinie einzeln bearbeiten. Wählen Sie dazu die Deltalinie, die Sie bearbeiten möchten, aus und nehmen Sie Änderungen vor.

Sie können festlegen, welchen Beschriftungstyp Sie verwenden möchten (Abbildung 28, „Beschriftungstyp für Deltalinie festlegen“).

Wenn Sie sich dafür entschieden haben, einen Prozentwert als Beschriftung anzuzeigen, können Sie festlegen, wie viele Dezimalstellen angezeigt werden sollen.

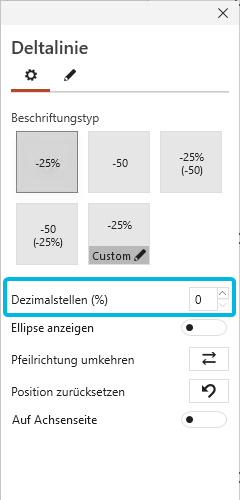

Geben Sie dazu entweder einen Wert ein oder verwenden Sie die Pfeil-Symbole, um den Wert zu erhöhen oder zu verringern (Abbildung 29, „Dezimalstellen für Deltalinien-Beschriftung festlegen“).

Wenn Sie sich dafür entschieden haben, einen Wert als Beschriftung anzuzeigen, können Sie das gewünschte Nummernformat festlegen.

Erweitern Sie dazu das Drop-Down-Menü unter Nummernformat und wählen Sie Ihre bevorzugte Option aus (Abbildung 30, „Nummernformat für Deltalinien-Beschriftung festlegen“).

Wenn Sie eine Ellipse anzeigen möchten, stellen Sie den Toggle-Button für Ellipse anzeigen auf An (Abbildung 31, „Ellipse für Deltalinie anzeigen“).

Eine Ellipse wird in der Deltalinie angezeigt (Abbildung 32, „Deltalinie mit Ellipse“).

Diese Ellipse kann auch eingefärbt werden.

Um die Richtung der Deltalinie umzukehren, klicken Sie auf den Button neben Pfeilrichtung umkehren (Abbildung 33, „Pfeilrichtung für Deltalinie umkehren“).

Sie können die Linie nach Ihren Bedürfnissen verschieben. Bewegen Sie dazu den Mauszeiger über den vertikalen Teil der Deltalinie.

Ein beidseitiger Pfeil erscheint. Ziehen Sie nun die Deltalinie an die gewünschte Position.

Um diese Änderung zurückzusetzen, klicken Sie im geöffneten Menü auf den Button neben Position zurücksetzen (Abbildung 34, „Position der Deltalinie zurücksetzen“).

Zusätzlich können Sie festlegen, ob der Wert auf der Achsenseite oder auf der anderen Seite der Linie angezeigt werden soll.

Um den Wert auf der Achsenseite anzuzeigen, stellen Sie den Toggle-Button für Auf Achsenseite auf An (Abbildung 35, „Wert der Deltalinie auf Achsenseite anzeigen“).

Um die Einstellungen für Deltalinien zu verlassen, schließen Sie entweder das Menü oder drücken Sie ESC.

Eine Wertlinie kann verwendet werden, um einen bestimmten Wert in Ihrem Chart zu markieren.

Um eine Wertlinie hinzuzufügen, wählen Sie die Option Wertlinie aus (Abbildung 36, „Option Wertlinie“).

Die Linie wird in Ihr Chart eingefügt und ein Menü öffnet sich.

Hier können Sie den Wert festlegen, den die Wertlinie markieren soll (Abbildung 37, „Werteinstellungen für Wertlinie“).

Geben Sie dazu entweder einen Wert in das Eingabefeld ein oder setzen Sie den Haken in dem Kontrollkästchen für Durchschnitt.

Wenn Sie die Option Durchschnitt wählen, wird der Durchschnitt automatisch berechnet und die Wertlinie entsprechend eingefügt.

Sie können ebenfalls festlegen, dass der Wert in der Beschriftung der Wertlinie nicht angezeigt wird.

Wenn Sie sich dafür entschieden haben, den Wert anzuzeigen, können Sie das gewünschte Nummernformat festlegen.

Erweitern Sie dazu das Drop-Down-Menü unter Nummernformat und wählen Sie Ihre bevorzugte Option aus (Abbildung 38, „Nummernformat für Wertlinien-Beschriftung festlegen“).

Zusätzlich können Sie eine individuelle Beschriftung für die Wertlinie eingeben (Abbildung 39, „Individuelle Beschriftung definieren“).

Wenn Sie eine Ellipse anzeigen möchten, stellen Sie den Toggle-Button für Ellipse anzeigen auf An (Abbildung 40, „Ellipse für Wertlinie anzeigen“).

Eine Ellipse wird in der Wertlinie angezeigt (Abbildung 41, „Wertlinie mit Ellipse“).

Diese Ellipse kann auch eingefärbt werden.

Zusätzlich können Sie festlegen, ob der Wert auf der Achsenseite oder auf der anderen Seite der Linie angezeigt werden soll.

Um den Wert auf der Achsenseite anzuzeigen, stellen Sie den Toggle-Button für Auf Achsenseite auf An (Abbildung 42, „Wert der Wertlinie auf Achsenseite anzeigen“).

Wenn Sie die Position der Beschriftung zurücksetzen möchten, klicken Sie im geöffneten Menü auf den Button neben Position zurücksetzen (Abbildung 43, „Position der Wertlinien-Beschriftung zurücksetzen“).

Um die Einstellungen für Wertlinien zu verlassen, schließen Sie entweder das Menü oder drücken Sie ESC.

In Punkt- und Blasen-Charts können Sie freie Linien hinzufügen.

Eine freie Linie kann verwendet werden, um individuelle Bereiche in Ihrem Chart zu kennzeichnen.

Um eine freie Linie hinzuzufügen, wählen Sie die Option Freie Linie aus (Abbildung 44, „Option Freie Linie“).

Ein Menü öffnet sich.

In diesem Menü können Sie entscheiden, ob Sie eine freie Linie zeichnen möchten oder eine Trendlinie verwenden möchten (Abbildung 45, „Linien-Typ auswählen“).

Die freie Linie ist standardmäßig ausgewählt.

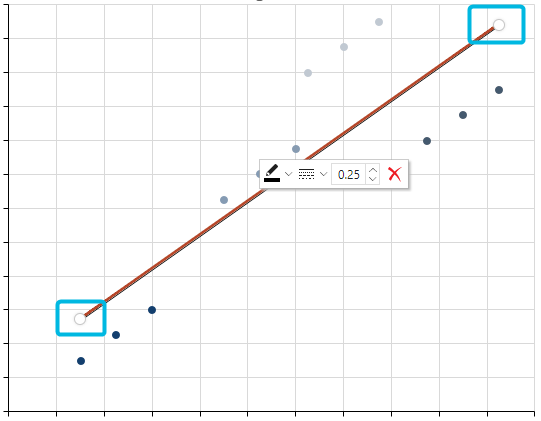

Um eine freie Linie zu zeichnen, klicken Sie in das Chart, um den Startpunkt der Linie festzulegen und klicken Sie dann erneut, um den Endpunkt festzulegen.

Klicken Sie alternativ in dem Menü auf das Stift-Symbol und geben Sie dann die Koordinaten für den Start- und Endpunkt in die Eingabefelder ein (Abbildung 46, „Start- und Endpunkt für freie Linie definieren“).

Standardmäßig orientiert sich die freie Linie am Koordinatensystem (Abbildung 47, „Freie Linie zeichnen“).

Um die Linie winkelorientiert zu zeichnen, drücken Sie Shift, während Sie die Linie zeichnen.

So können Sie auch vertikale oder horizontale Linien zeichnen.

Um eine Linie zu zeichnen, die sich nicht am Koordinatensystem orientiert, drücken Sie Strg, während Sie die Linie zeichnen.

Um eine Trendlinie einzufügen, wählen Sie die Option Trendlinie aus.

Nun können Sie festlegen, auf welche Serie sich die Trendlinie beziehen soll. Wählen Sie hierzu die jeweilige Option aus dem Drop-Down-Menü aus (Abbildung 48, „Referenz für Trendlinie definieren“ (1)).

Dann können Sie definieren, ob sich die Trendlinie auf alle Daten beziehen soll oder nur auf den Durchschnitt der X- oder Y-Achse. Wählen Sie hierzu die jeweilige Option aus dem Drop-Down-Menü aus (Abbildung 48, „Referenz für Trendlinie definieren“ (2)).

Um die Position einer freien Linie zu ändern, klicken Sie in die Mitte der Linie und bewegen Sie sie mithilfe von Drag & Drop.

Wenn Sie eine Linie außerhalb des Charts verschieben, springt die Linie an die Position zurück, an der die gesamte Linie angezeigt werden kann.

Die Linie behält dabei ihre Länge und ihre Steigung.

Um den Start- oder Endpunkt der Linie zu verschieben, halten Sie den Start- oder Endpunkt gedrückt und passen Sie die Größe mithilfe von Drag & Drop an (Abbildung 49, „Start- und Endpunkt einer Trennlinie“).

So können Sie die Linie verkürzen und verlängern oder ihre Steigung verändern.

Um die Linie oder deren Start- und Endpunkt frei zu bewegen, drücken Sie Strg, während Sie die Linie oder deren Start- oder Endpunkt bewegen.

Um die Linie oder deren Start- und Endpunkt winkelorientiert zu bewegen, drücken Sie Shift, während Sie die Linie oder deren Start- und Endpunkt bewegen.

Um die Einstellungen für freie Linien zu verlassen, schließen Sie entweder das Menü oder drücken Sie ESC.

Breaks ermöglichen es, Datenbereiche zu kürzen – zum Beispiel, um kleinere Säulen besser darzustellen.

Sie haben möglicherweise Daten in einem Chart, die stark unterschiedliche Werte haben. Dadurch können Säulen mit kleineren Werten neben sehr hohen Säulen erscheinen, was das Chart unübersichtlich macht. Breaks tragen zur besseren Lesbarkeit bei.

Je nach verwendetem Chart-Typ können Sie Wertachsen-Breaks und/oder Kategorieachsen-Breaks einfügen.

Wenn zwei Wertachsen vorhanden sind, können Breaks sowohl auf der primären Achse als auch auf der sekundären Achse gesetzt werden.

Bei Blasen-Charts und Punkt-Charts können Breaks auf der Y-Achse und der X-Achse eingefügt werden.

Um Breaks auf der Wertachse einzufügen, wählen Sie die Option Wertachsen-Breaks (Abbildung 50, „Option Wertachsen-Breaks“).

Wenn zwei Achsen vorhanden sind, lauten die Optionen Primärachsen-Breaks und Sekundärachsen-Breaks.

Bei Blasen-Charts und Punkt-Charts heißen die Optionen Y-Achsen-Breaks und X-Achsen-Breaks.

Ein Dialogfenster öffnet sich.

In diesem Dialogfenster können Sie entscheiden, ob Sie die Breaks automatisch berechnen, manuell eingeben oder alle Breaks aus dem Chart entfernen möchten.

Um alle bestehenden Breaks aus dem Chart zu entfernen, wählen Sie die Option Keine Breaks aus.

Wenn Sie die automatische Berechnung ausgewählt haben, Setzen Sie den Haken in den Kontrollkästchen für die Serien, die in die Berechnung einbezogen werden sollen (Abbildung 51, „Automatische Wertachsen-Breaks“).

empower^® berechnet die Break-Größe so, dass die Aussagekraft des Charts optimal erhalten bleibt.

Wenn das Ergebnis der automatischen Berechnung keine Breaks enthält, wird eine Benachrichtigungsleiste angezeigt (Abbildung 52, „Benachrichtigungsleiste – Keine Breaks“).

Wenn Sie sich dafür entschieden haben, Breaks manuell einzufügen, klicken Sie auf das Plus-Symbol, um einen neuen Break hinzuzufügen (Abbildung 53, „Manuelle Wertachsen-Breaks“ (1)).

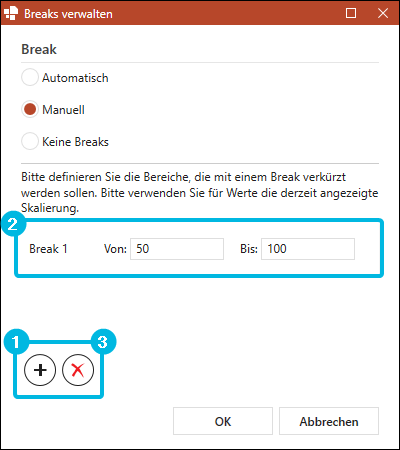

Geben Sie dann den Startwert und den Endwert für Ihren Break ein (Abbildung 53, „Manuelle Wertachsen-Breaks“ (2)).

Um einen Break zu löschen, wählen Sie diesen in der Liste aus und klicken Sie auf das X-Symbol (Abbildung 53, „Manuelle Wertachsen-Breaks“ (3)).

Wenn Sie fertig sind, klicken Sie auf den Button OK.

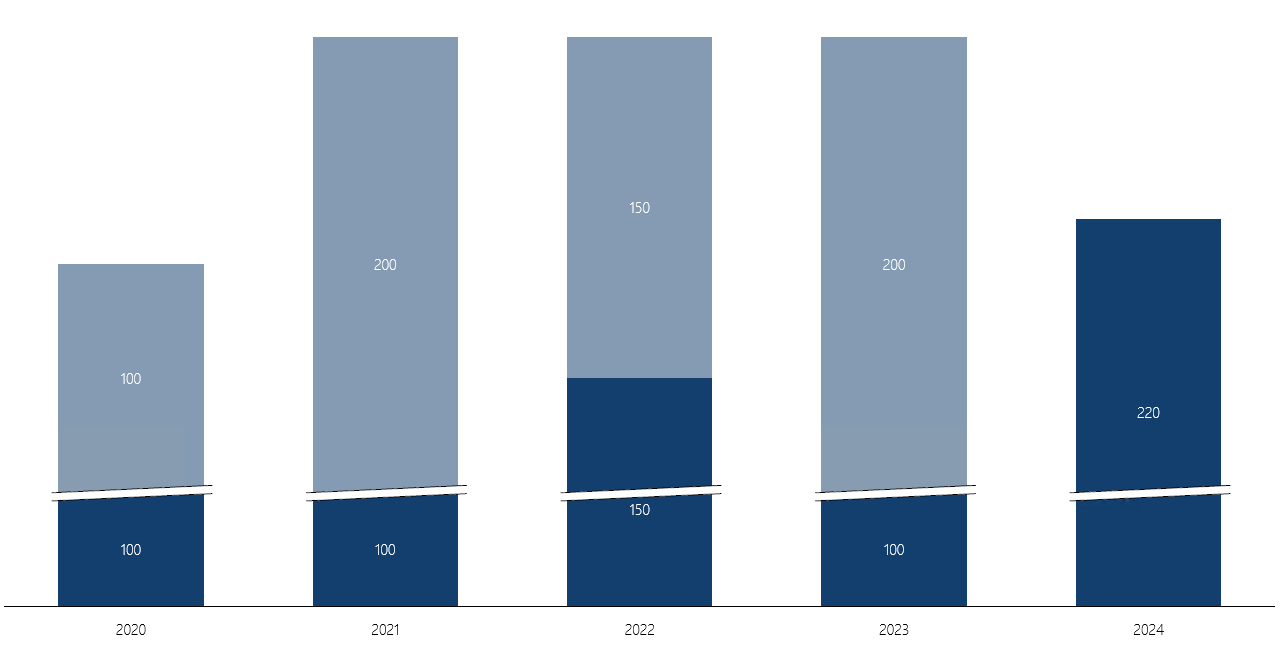

Die definierten Breaks werden in Ihr Chart eingefügt (Abbildung 54, „Wertachsen-Breaks im Chart“).

Um Breaks auf der Kategorieachse einzufügen, wählen Sie die Option Kategorieachsen-Breaks aus (Abbildung 55, „Option Kategorie-Breaks“).

Ein Menü öffnet sich.

Setzen Sie hier den Haken in den Kontrollkästchen für die Kategorien, für die Sie einen Break einfügen möchten (Abbildung 56, „Menü für Kategorie-Breaks“).

Klicken Sie anschließend auf den Button OK.

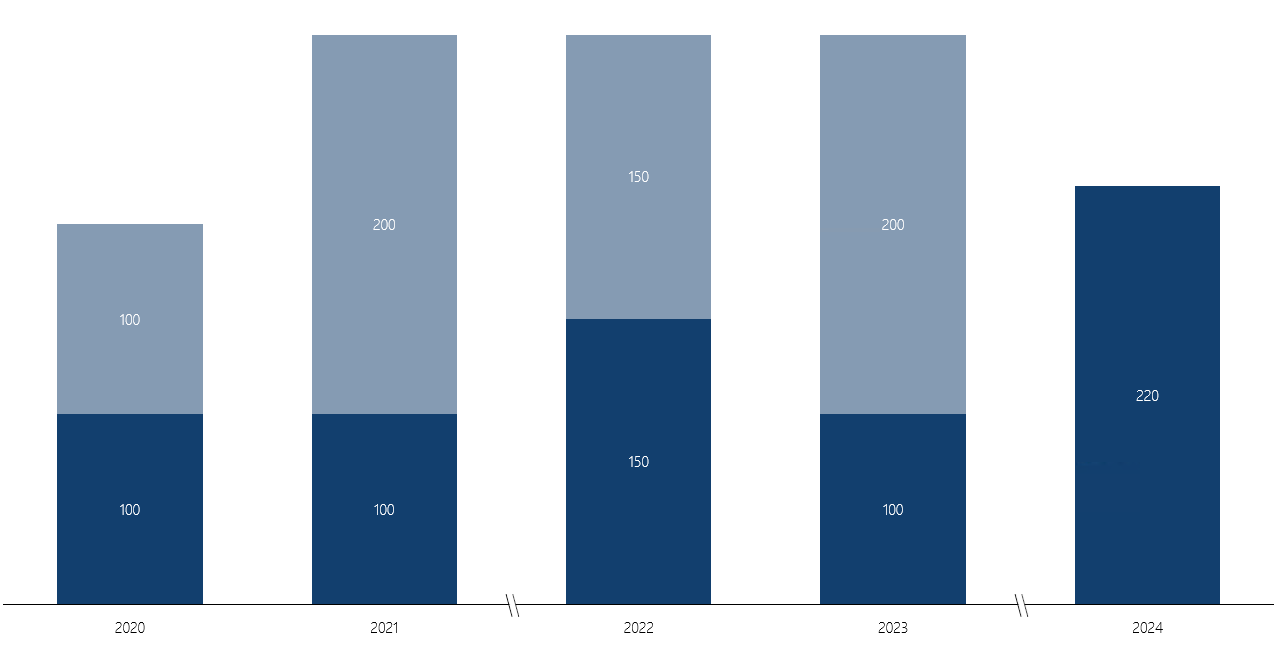

Die definierten Breaks werden in Ihr Chart eingefügt (Abbildung 57, „Kategorie-Breaks im Chart“).

Für Chart-Typen wie Balken-Charts oder Säulen-Charts können Datenpunkte mithilfe von Verbindungslinien verbunden werden.

Bei Wasserfall-Charts werden Verbindungslinien automatisch eingefügt (Abbildung 58, „Automatische Verbindungslinien im Wasserfall-Chart“), können jedoch auch manuell gezeichnet oder bei Bedarf gelöscht werden.

Um neue Verbindungslinien in einem Wasserfall-Chart einzufügen, wählen Sie die Option Verbindungslinien aus (Abbildung 59, „Option Verbindungslinien für Wasserfall-Charts“).

Wählen Sie anschließend den Start- und Endpunkt der Verbindungslinie, um eine neue Verbindungslinie zu erstellen.

Halten Sie Strg gedrückt, um mehrere Verbindungslinien zu zeichnen.

Um alle Verbindungslinien in Balken-Charts und Säulen-Charts anzuzeigen, stellen Sie den Toggle-Button für Verbindungslinien anzeigen auf An (Abbildung 60, „Option Verbindungslinien anzeigen“).

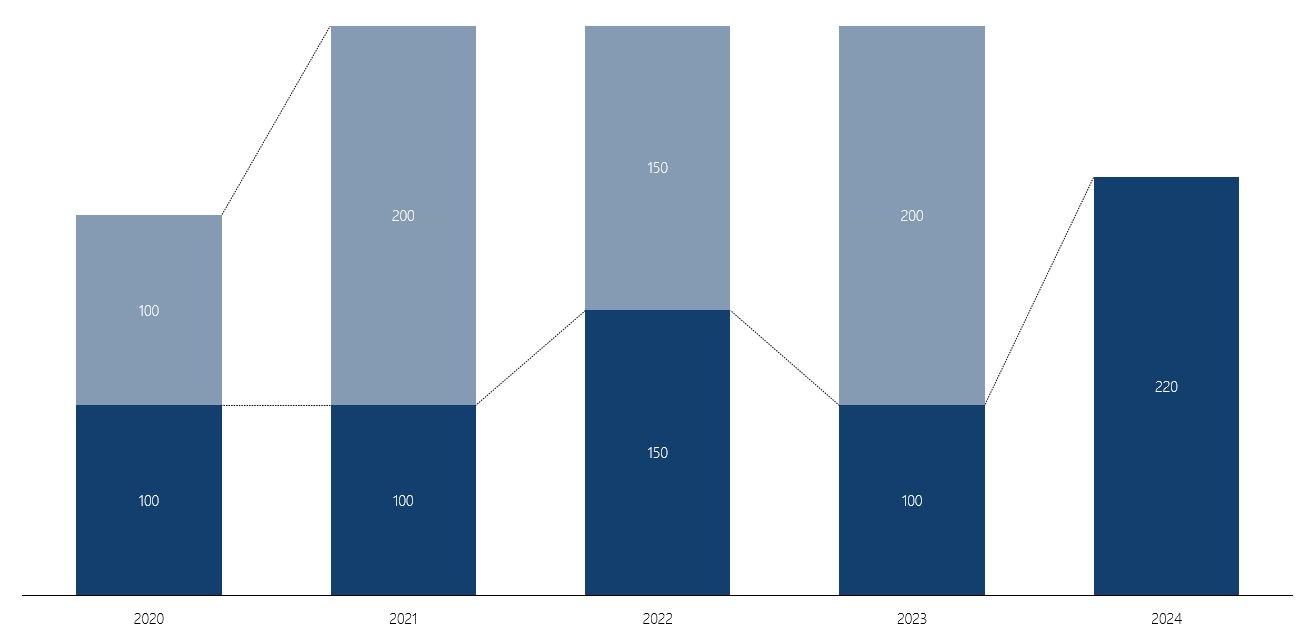

Verbindungslinien werden nun zwischen den Datenpunkten eingefügt (Abbildung 61, „Verbindungslinien im Chart“). In diesem Fall können sie nicht einzeln gelöscht werden.

Sie können jedoch die Verbindungslinien für das gesamte Chart deaktivieren, indem Sie den Toggle-Button wieder auf Aus stellen.

Um die Einstellungen für Verbindungslinien zu verlassen, drücken Sie ESC.

Für die meisten Charts können Sie horizontale und vertikale Gitternetzlinien aktivieren oder deaktivieren.

Bei Netz-Charts können ausschließlich horizontale Gitternetzlinien eingestellt werden.

Um horizontale Gitternetzlinien zu aktivieren, stellen Sie den Toggle-Button für Horizontale Gitternetzlinien anzeigen auf An (Abbildung 62, „Option Horizontale Gitternetzlinien anzeigen“).

Um vertikale Gitternetzlinien zu aktivieren, stellen Sie den Toggle-Button für Vertikale Gitternetzlinien anzeigen auf An (Abbildung 63, „Option Vertikale Gitternetzlinien anzeigen“).

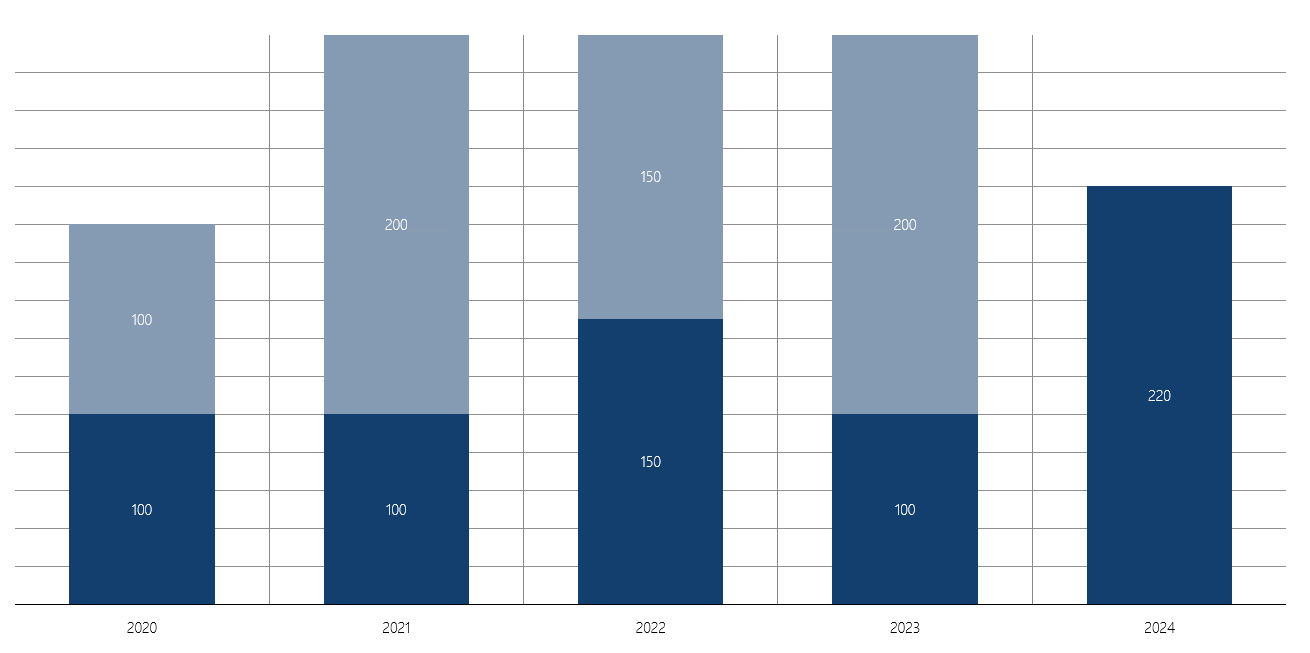

Die Gitternetzlinien werden in Ihr Chart eingefügt (Abbildung 64, „Horizontale und vertikale Gitternetzlinien im Chart“).

Die Bearbeitung der Gitternetzlinien ist nur im manuellen Bearbeitungsmodus möglich. Ist dieser Modus aktiviert, können alle Eigenschaften der Linien wie Farbe oder Breite manuell eingestellt werden.

Beim Verlassen des manuellen Bearbeitungsmodus werden alle Einstellungen übernommen.

Wenn die Gitternetzlinien jedoch deaktiviert und anschließend erneut aktiviert werden, werden die Einstellungen auf den Standard zurückgesetzt.
